耐磨陶瓷膠的介紹「耐磨陶瓷彎頭貼片工藝粘接劑」
耐磨陶瓷膠是指專門(mén)用來(lái)把耐磨陶瓷片或襯板粘貼到設(shè)備基材表面對(duì)設(shè)備基材進(jìn)行耐磨防護(hù)的一種高性能膠粘劑，具有無(wú)毒、低氣味、優(yōu)良 的耐熱沖擊、較高的粘接強(qiáng)度、高促變強(qiáng)度和優(yōu)良的電氣絕緣性能。
產(chǎn)品性質(zhì)
A劑：
主要成分：環(huán)氧樹(shù)脂
外觀 ：白色膏狀體
比重（25℃）：1.3~1.5
粘度（mpa.s,25℃）：31000~51000
閃點(diǎn)（℃）：>93
B劑：
主要成分：合成氨類
外觀：琥珀色~米色
比重：1.2~1.4
粘度（mpa.s,25℃）：20000~40000
閃點(diǎn)（℃）：>93
混合后產(chǎn)品
外觀:淺琥珀色~淺米色
混合比率：
重量比：100:46
體積比：2：1
典型固化性能（25℃）
適用時(shí)間：30分鐘
初固時(shí)間：180~240分鐘
完全固化時(shí)間：7天
固話后曲型性能：25℃
本品不宜用于純氧或富氧的系統(tǒng)中，同時(shí)也不宜推薦將本品作為氯氣或 其他強(qiáng)氧化材料中。
使用說(shuō)明
表面處理：將待粘表面打磨除銹；若有油污，應(yīng)用99%丙酮清洗：若粘接表面為非金屬，應(yīng)將表面打磨、粗化。此步驟是為了粘接牢固。
配膠：將膠水?dāng)嚢杈鶆颍碅:B=4:1（重量比）混合、調(diào)勻，涂于待粘接物體表面，在耐磨陶瓷的粘接面也涂上膠水，按要求粘接并用橡膠錘敲擊，使之粘接牢固，室溫下硬化2h。
固化：室溫固化8h后，可用橡膠錘輕敲檢查，以聲音判斷是否有缺膠現(xiàn)象，若出現(xiàn)缺膠現(xiàn)象，應(yīng)將耐磨陶瓷起出，局部重新粘接。
使用方法
表面處理：打磨或噴砂清除被粘物表面的灰塵、油污及銹跡，在用清洗劑清洗。
配膠：按A：B(質(zhì)量比)=1：1將兩種組分混合均勻。
施膠：將調(diào)好的膠均勻涂敷于待粘物表面。
固化：常溫24h完全固化或常溫2h后加熱到80℃保溫4h完全固化。
注意事項(xiàng)
1. 在雨季或施工現(xiàn)場(chǎng)適度較大時(shí)，若粘接表面為金屬材質(zhì)，應(yīng)在打磨后立即涂膠，以防金屬生銹。
2. 粘接膠應(yīng)按A:B=1:1（重量比）準(zhǔn)確配比，建議安排專人配制膠水，以避免因配比膠水不準(zhǔn)確而帶來(lái)的施工質(zhì)量問(wèn)題。
3. 粘接膠配置好之后，會(huì)30分鐘固化，應(yīng)在15分鐘內(nèi)使用完畢，隨用隨配置。
4. 當(dāng)施工現(xiàn)場(chǎng)溫度低于10℃時(shí)，膠的粘接強(qiáng)度會(huì)發(fā)生改變，特別是溫度低于0℃時(shí)，膠會(huì)凍住，看上去已經(jīng)固化，實(shí)則無(wú)粘接強(qiáng)度，用戶在使用中會(huì)出現(xiàn)掉片現(xiàn)象。所以在低溫條件下，應(yīng)采用加熱固化（碘鎢燈加熱），將待粘接表面加熱到約30℃（不可超過(guò)50℃），涂膠粘接，一直加熱直到固化。
解決膠粘耐磨陶瓷片易脫落的難題

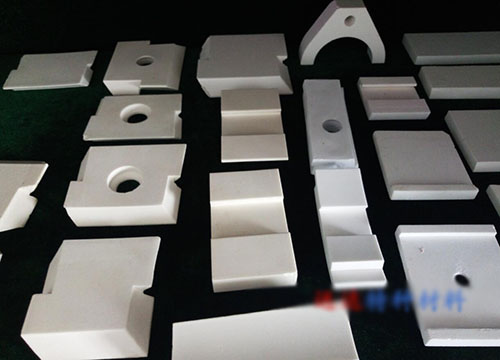

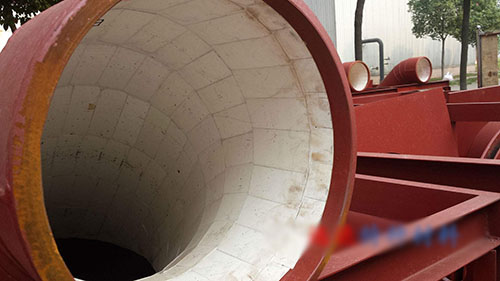

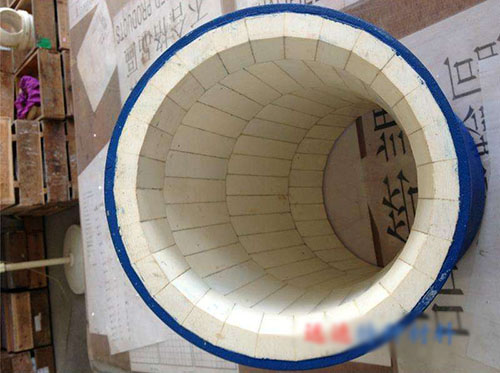

在電廠、水泥廠等企業(yè)，陶瓷貼片管道的用處大，它的耐磨性是大家公認(rèn)的,但在某些部位，由于介質(zhì)流速高，沖擊力強(qiáng)、溫度度高等原因，有時(shí)會(huì)引起耐磨陶瓷片的脫落，這種脫落看似問(wèn)題不大，其實(shí)里面隱藏著很多不可靠的因素，為企業(yè)生產(chǎn)埋下了弊端。如何解決這個(gè)問(wèn)題呢？針對(duì)陶瓷貼片管道陶瓷片脫落問(wèn)題，人們?cè)O(shè)計(jì)生產(chǎn)了新型焊接式防脫陶瓷片，瓷片本身每一面都成施壓與被壓狀態(tài)相互套接，除用無(wú)機(jī)膠粘帖外，瓷片中心還有一個(gè)錐形孔，用螺栓穿過(guò)瓷片與鋼體焊成一體，形成雙重加固，保證瓷片不脫落。
陶瓷貼片管道陶瓷片脫落現(xiàn)象在電廠、水泥廠等企業(yè)常有發(fā)生，（建湖縣遠(yuǎn)達(dá)特種材料有限公司）經(jīng)過(guò)以上改造后高溫脫落的現(xiàn)象被徹底的解決了。
